Då så.. Efter två timmars slangdragning/kapning/fundering osv är väl värmesystemet mer eller mindre klart.. Lite smådetaljer återstår – såsom att skaffa en ny avgasslang eller laga den gamla som gick i två delar (den är lite för kort egentligen så när jag drog lite i den delade den sig).. Dessutom noterade jag att bordgenomföringen för avgaserna sitter lite löst – kanske blir ett byte även där.. Får se om jag hittar något vettigt eller om det blir att laga gamla slangen..

Hur som helst.. Funderar på att fylla på lite vatten imorgon och se om allt håller tätt.. Om jag vågar 😉

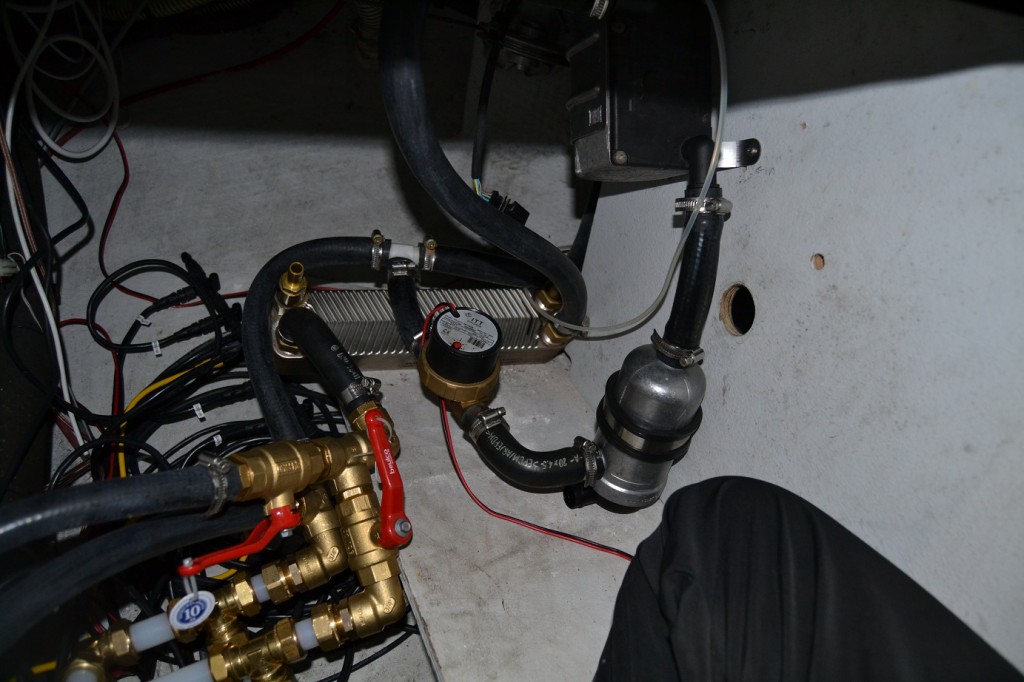

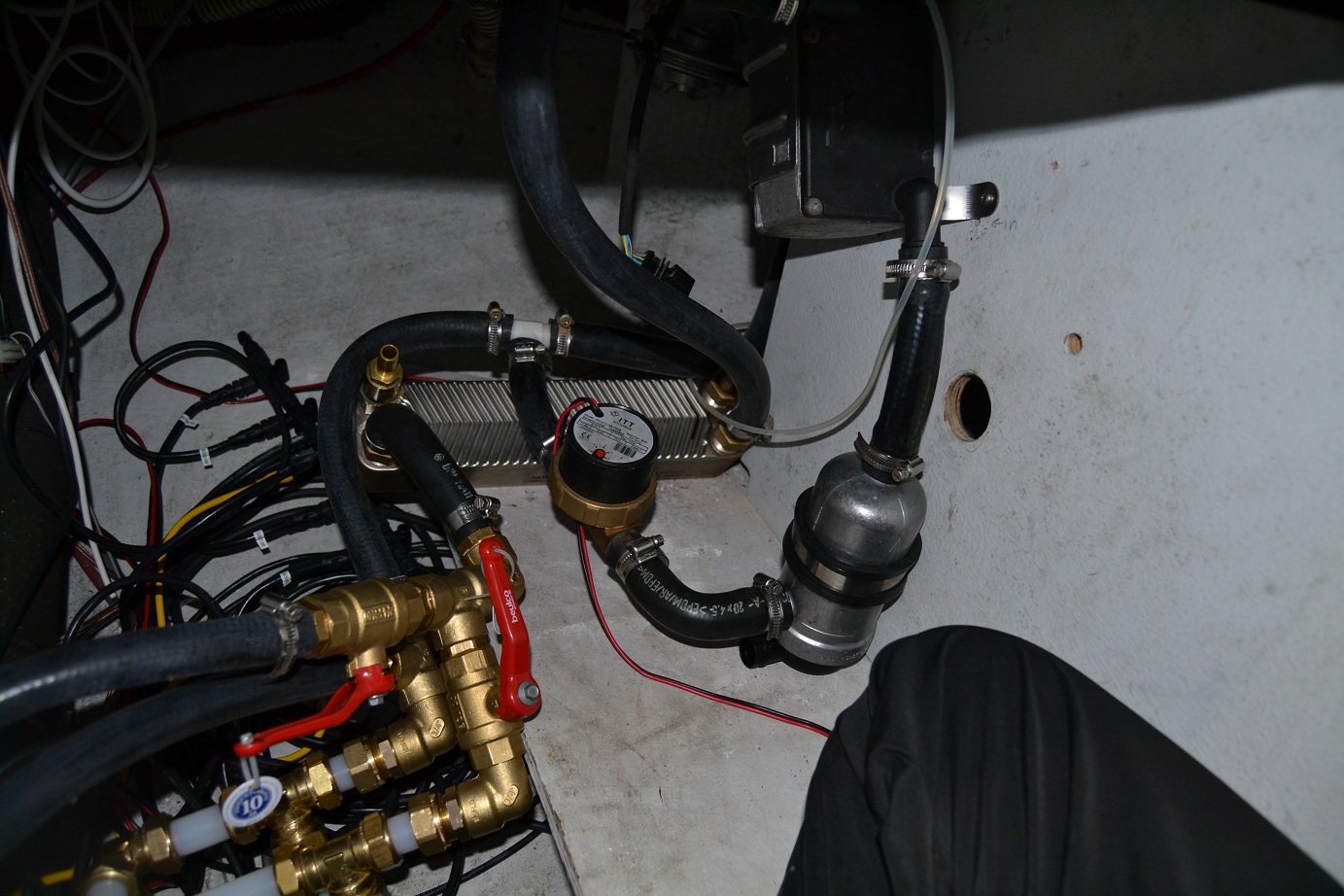

Alla bilder på värmesystemet har jag numrerat.. det här är bild 40.. Utav dom jag lagt ut.. En hel del bilder blir det..

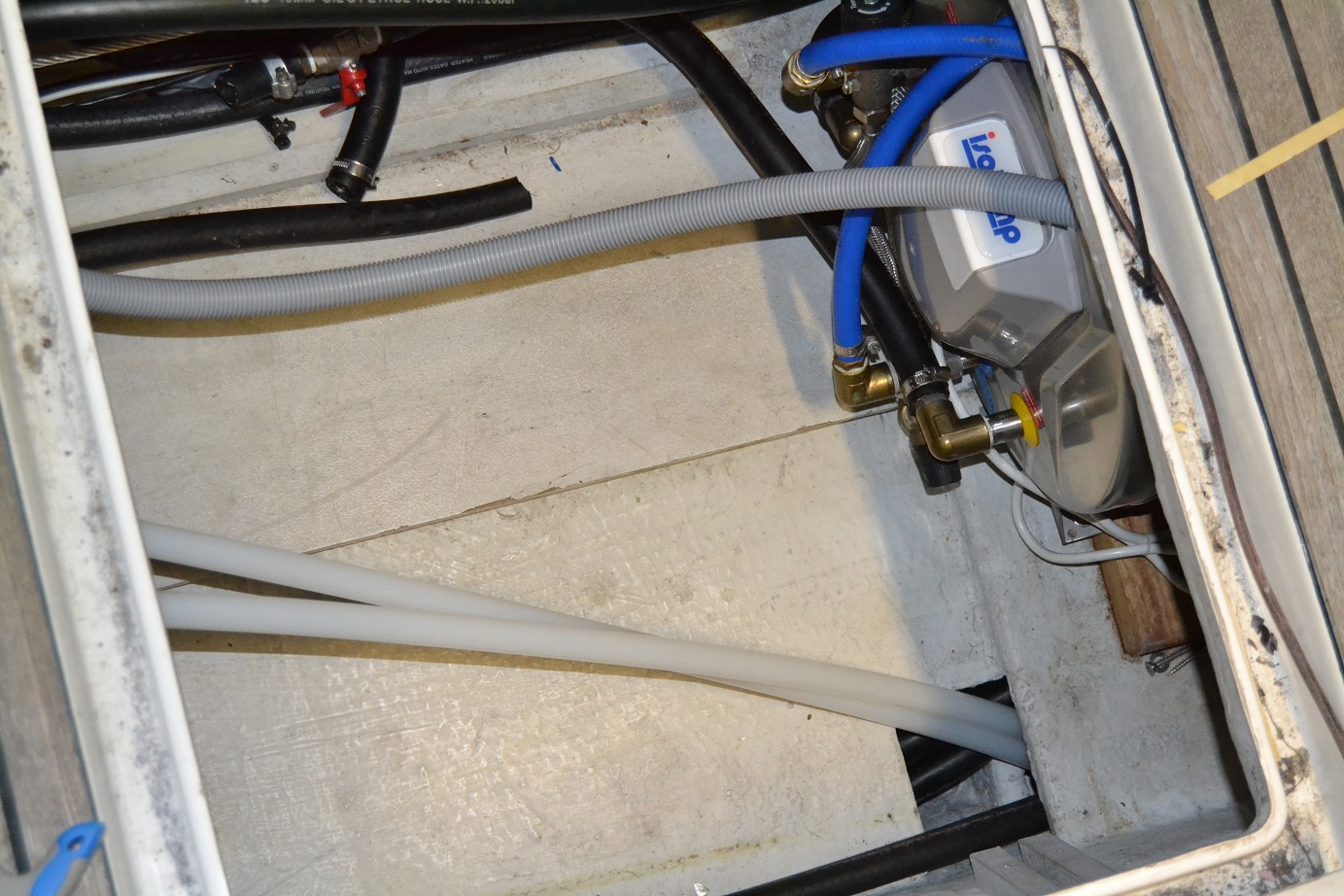

Nu suger pumpen vatten från båten, trycker det genom en 1500w elvärmare, upp vidare till värmaren, sen till värmeväxlaren och ut i båtens slingor igen.. Värmeväxlaren är inte ansluten till motorns värmekrets ännu – måste köpa lite mer slang men värmarens slinga ska vara helt klar såvida jag inte missat något. Ska dubbelkolla ett par stödhylsor imorgon så att dom inte har kanat runt när jag dragit kopplingarna. Nackdelen med att köra med “fel” stödhylsor med mindre krage är risken att dom åker ur slangen inne i kopplingen och kan då delvis blockera flödet – och anledningen var ju värd några kronor – 17kr v.s. 5kr styck.. och det har blivit rätt många stödhylsor 🙂

Nu ska vi fira nyår så får vi se om det blir nya tag imorgon eller om det blir vilodag..

Påstår Pelle
S/Y Splash

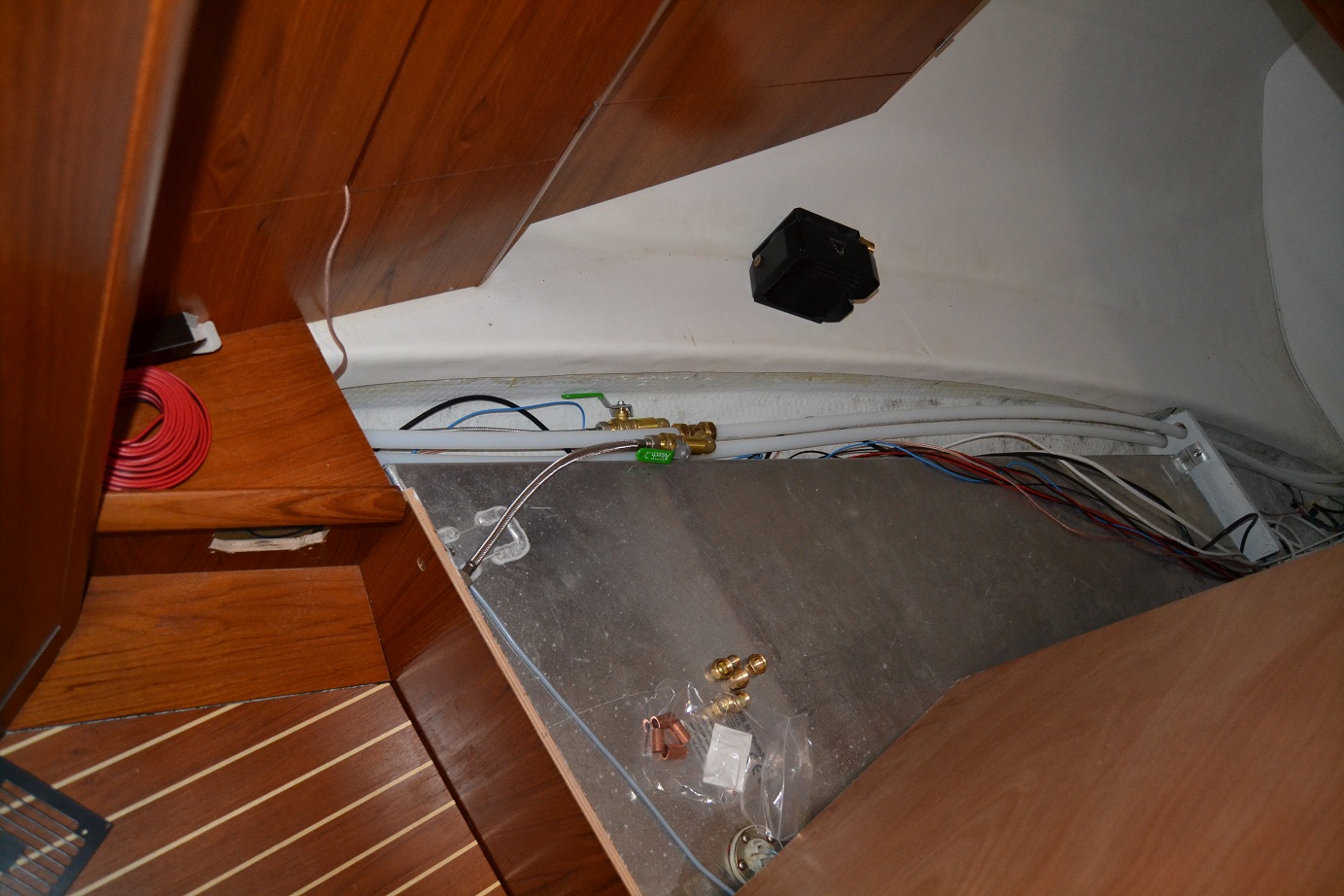

Idag var en dag som inte kändes direkt produktiv.. Började med att något seg packa mig ner till båten med en kasse isolering och gick lös i akterkabinerna..

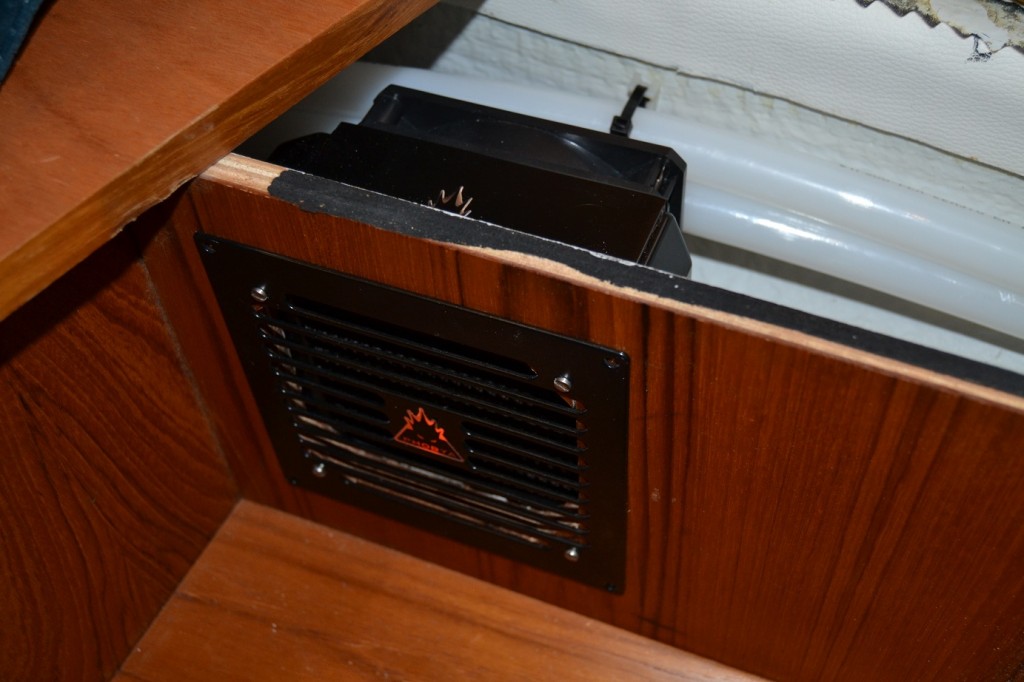

Får väl be om ursäkt för dom obuntade kablarna… Dom ligger normalt under en fastskruvad kojbotten men ambitionen finns att när jag är klar med dragning av NMEA-2000 kablarna så ska det buntas ihop snyggt… Innan kojbotten återmonteras således. Ska även ta upp ett hål i kojbotten så man kan komma åt kulventilerna till akterhyttens radiator..

På andra sidan (babord) blev det också lite isolering…

Jag har iofs en rulle armaflex-tejp som man kan tejpa ventilerna med, men det känns lite överkurs.. Ska dock se om jag har mer 22mm isolering och kanske komplettera med lite 15mm för rören framför ventilerna.. Merparten är nu “ihop-isolerat” med 42mm isolering som gott och väl rymmer dubbla 22mm Pex..

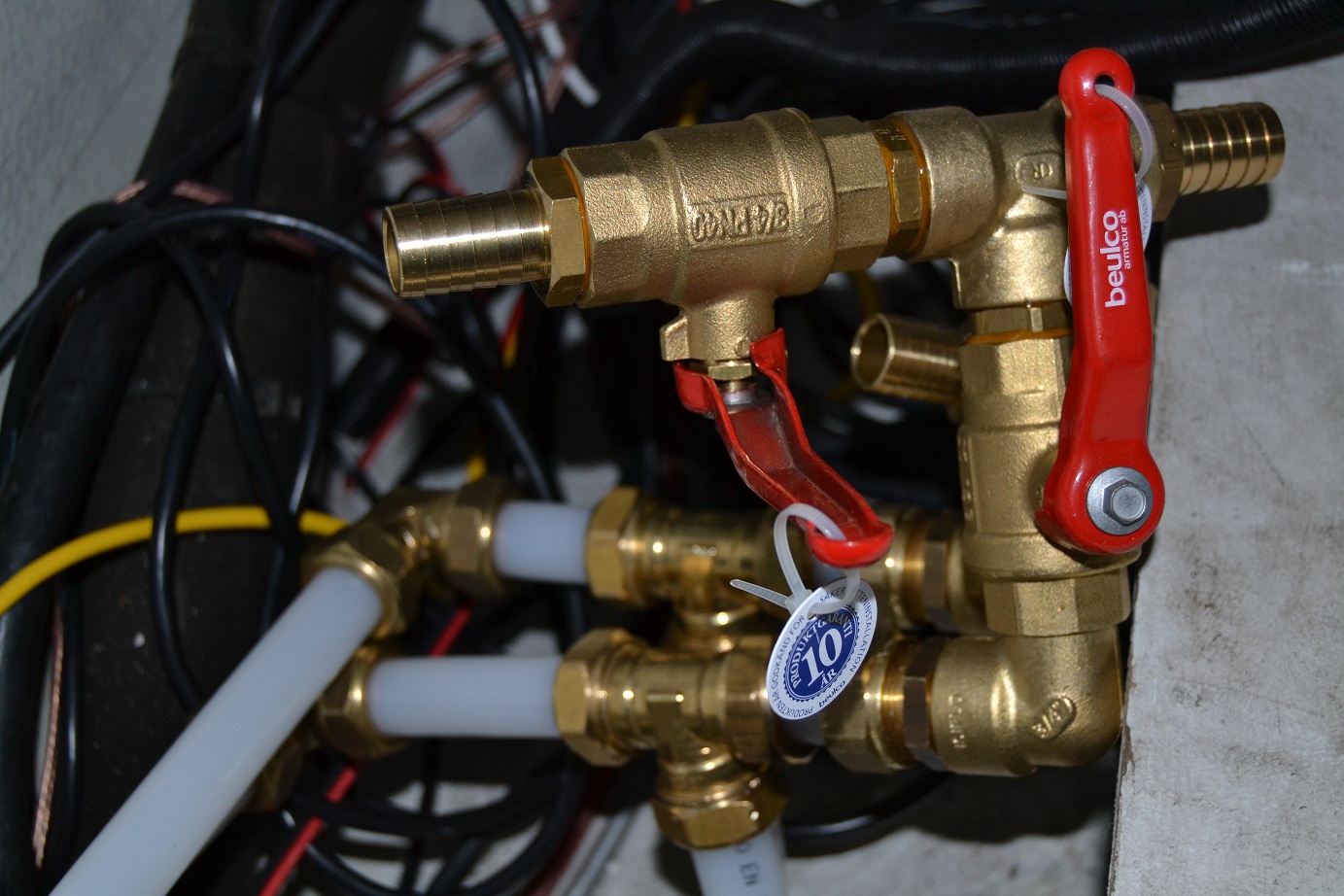

Tittade lite på hur hela systemet ska sys ihop bak i “teknik-stuven” och det blev en del funderande och tänkande… Ibland får man visualisera lite i lugn och ro…

Här är en bra start iaf.. Behöver komplettera med några muffar osv men nu öppnar ju sverige igen i två dagar så nu finns alla möjligheter inför nästa ledighet 😉

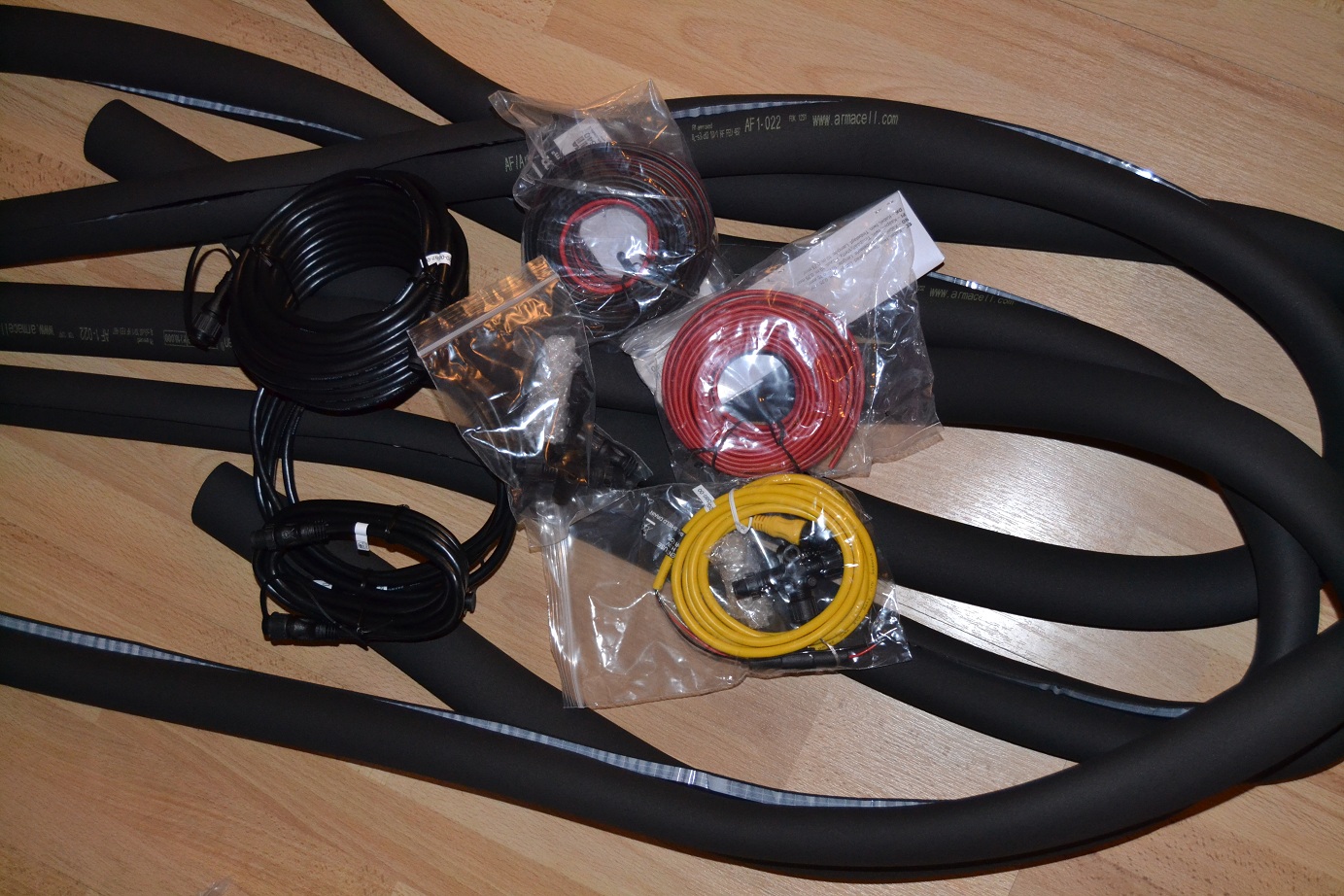

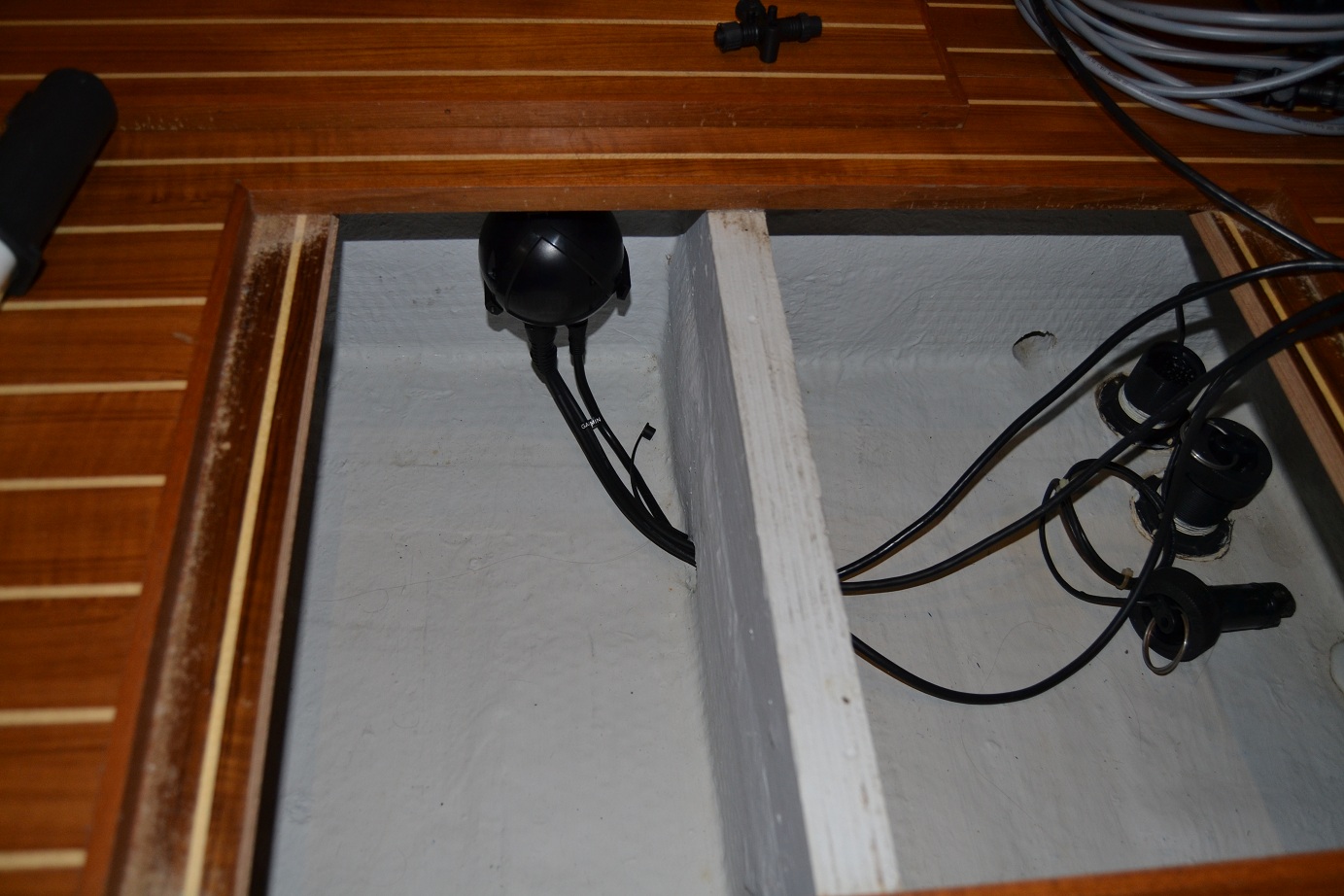

Passade på att plocka fram lite andra saker som ska monteras också.. Provade och byggde ihop nätverket (NMEA 2000) och kollade så att jag och montage-instruktionerna var överens.. Verkar fungera i “test-mode” i salongen iaf..

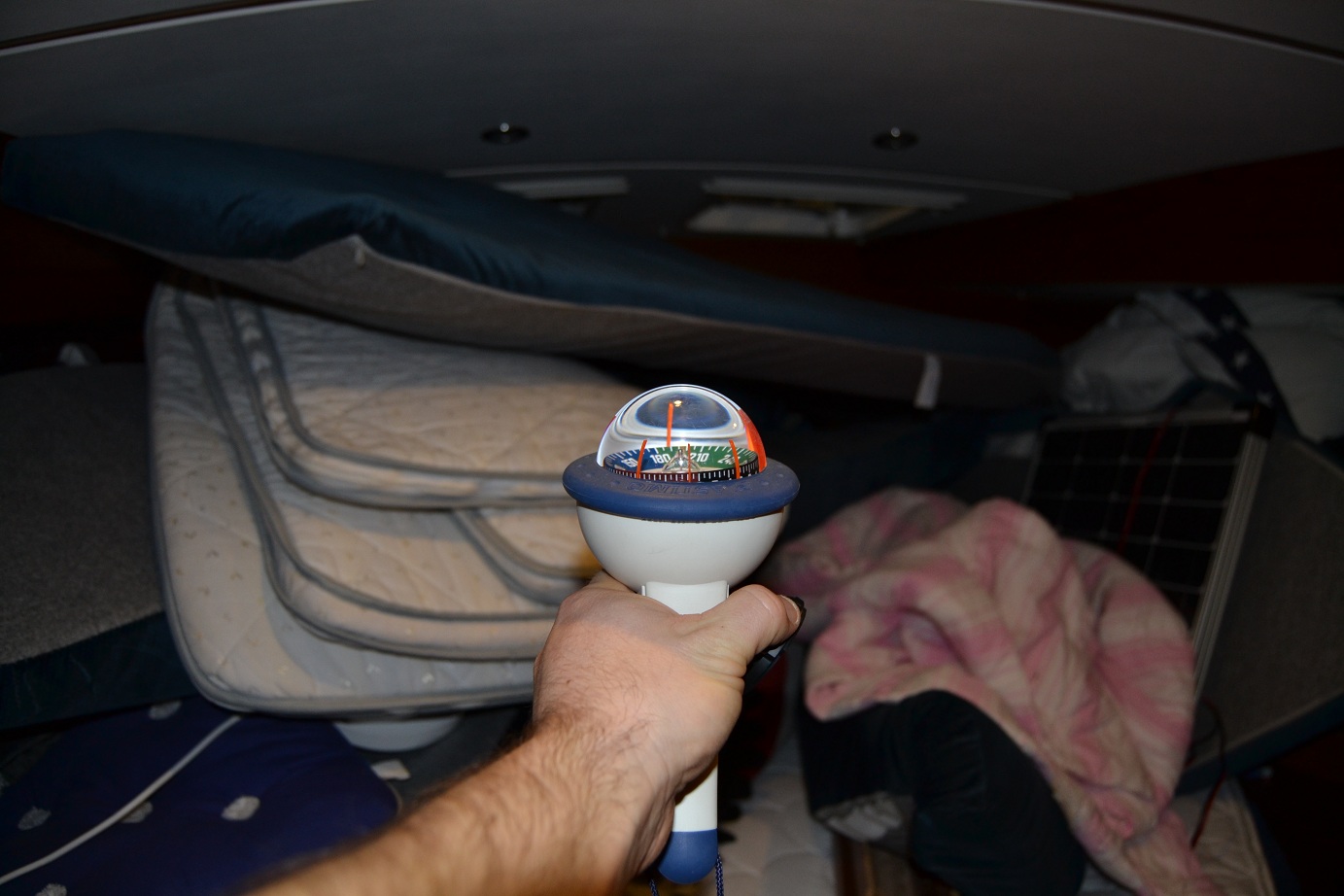

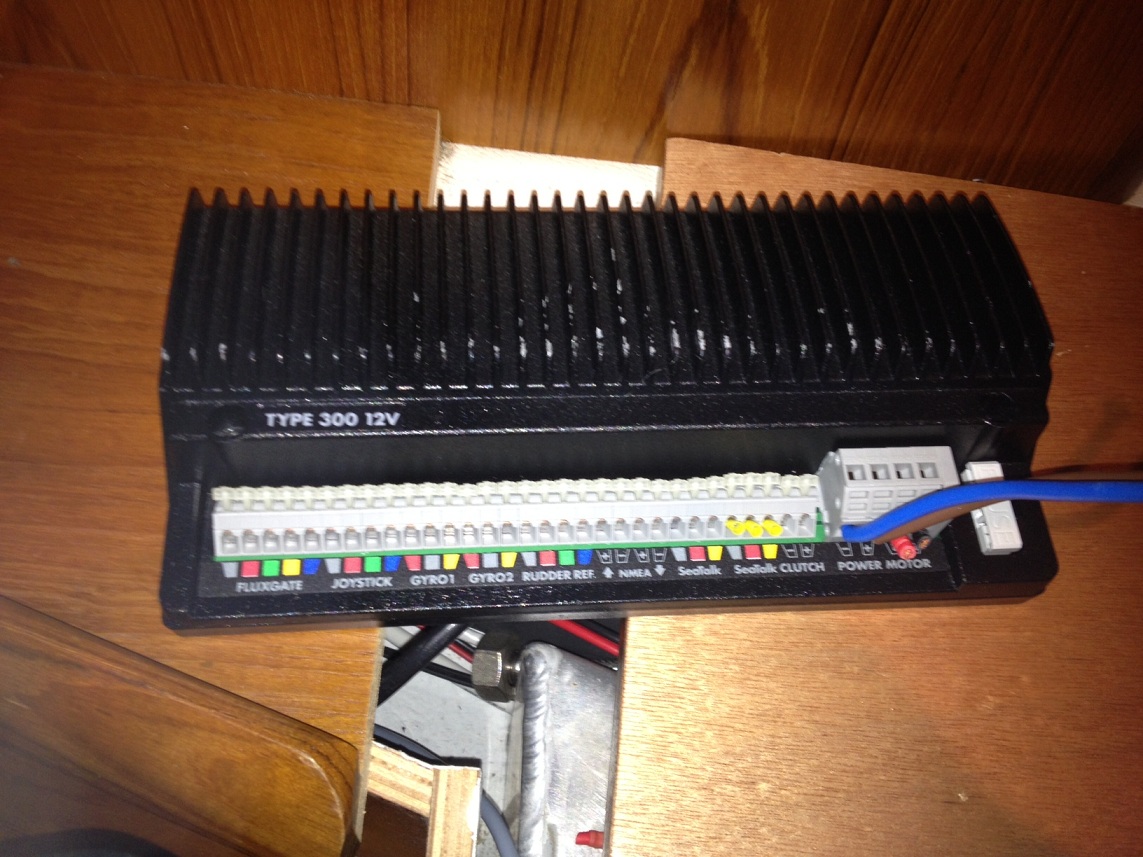

Har vindgivare, logg/lodgivare samt tre multidisplayer liggandes som ska kopplas ihop med övriga Garmin / NMEA 2000 nätet och då ska Raymarine ST60 systemet pensioneras helt… (Bytte ju plotter, radar och autopilot mellan båtköp och semestersegling i somras men behöll ST60 tridata+vind för att slippa lyfta för lod/logg-givaren samt klättra för vindgivaren)..

NMEA 2000 är ju ett smidigt nätverk och nu har jag läst/provat mig till exakt hur det ska kopplas.. Behöver en backbone-lina till samt en droplink… Eller några lösa kontakter, för kabel har jag tillräckligt.. Bortåt 10m över.. Ska kolla om man kan köpa lösa kontakter till vettiga priser eller om det är färdig kabel som gäller..

Ska försöka jobba lite i två dagar nu inför nyårshelgen så det blir nog en hel paus från båten tror jag…

Påstår Pelle
S/Y Splash

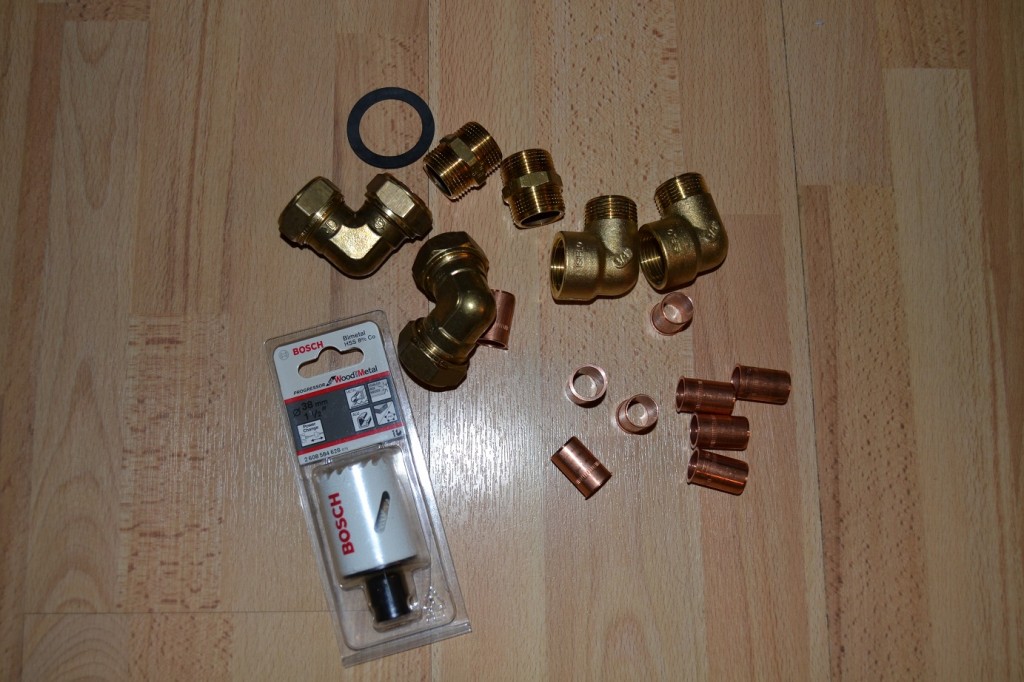

Fick bli en tur med bilen till GBG i förmiddags.. Fick tag på stödhylsor i fungerande dimension.. Fungerande? Ja, 22×3 Pexhylsa kostade 17kr styck och eftersom jag skulle ha 16 så reagerade jag rätt bra på priset.. Men – 22x3pex är ju 16mm invändigt vilket även 18×1 CU-rör är.. Alltså funkar det med stödhylsa i koppar – den har lite smalare “krage” men det spelar ingen roll då den inte ska stötta något i den riktningen..

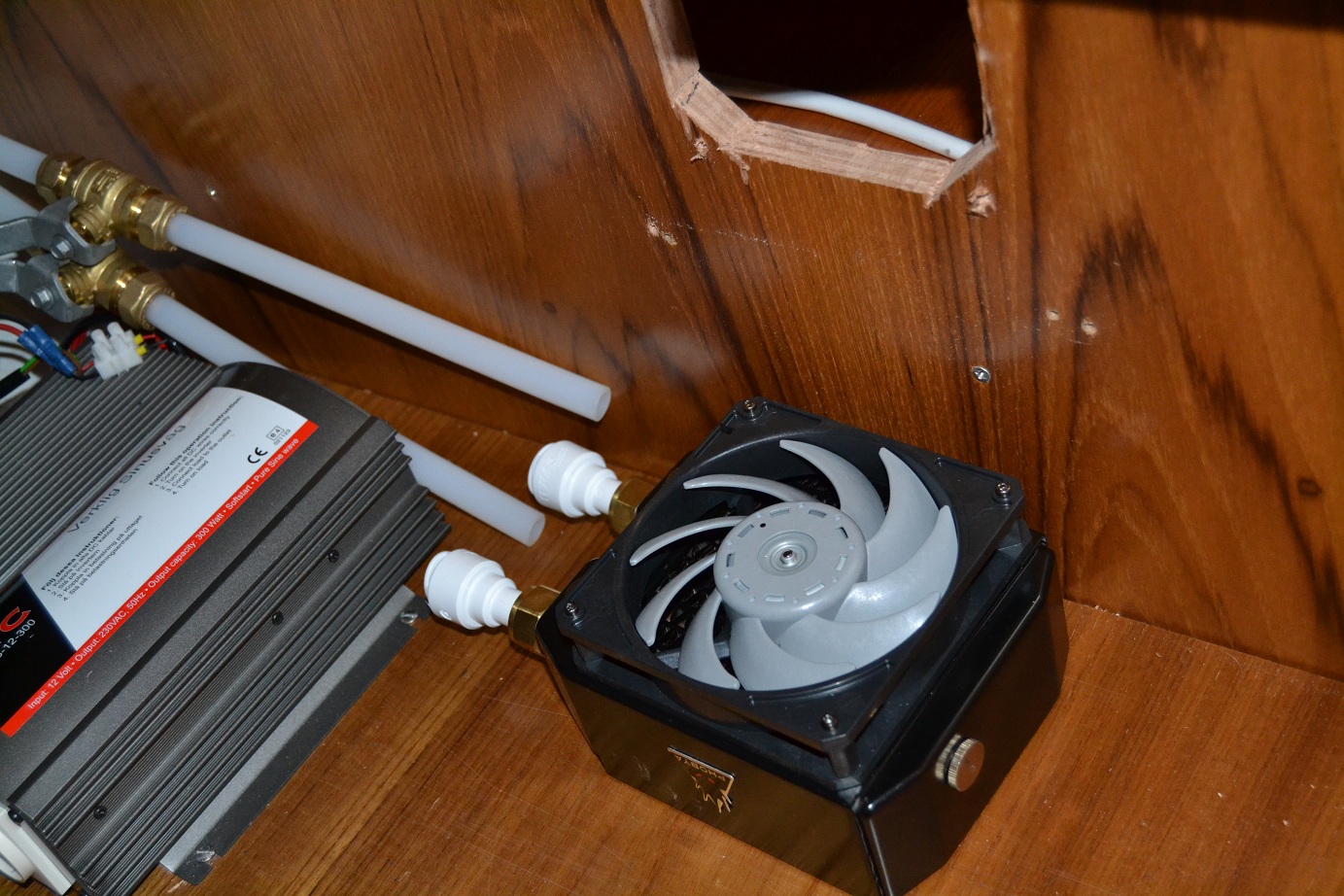

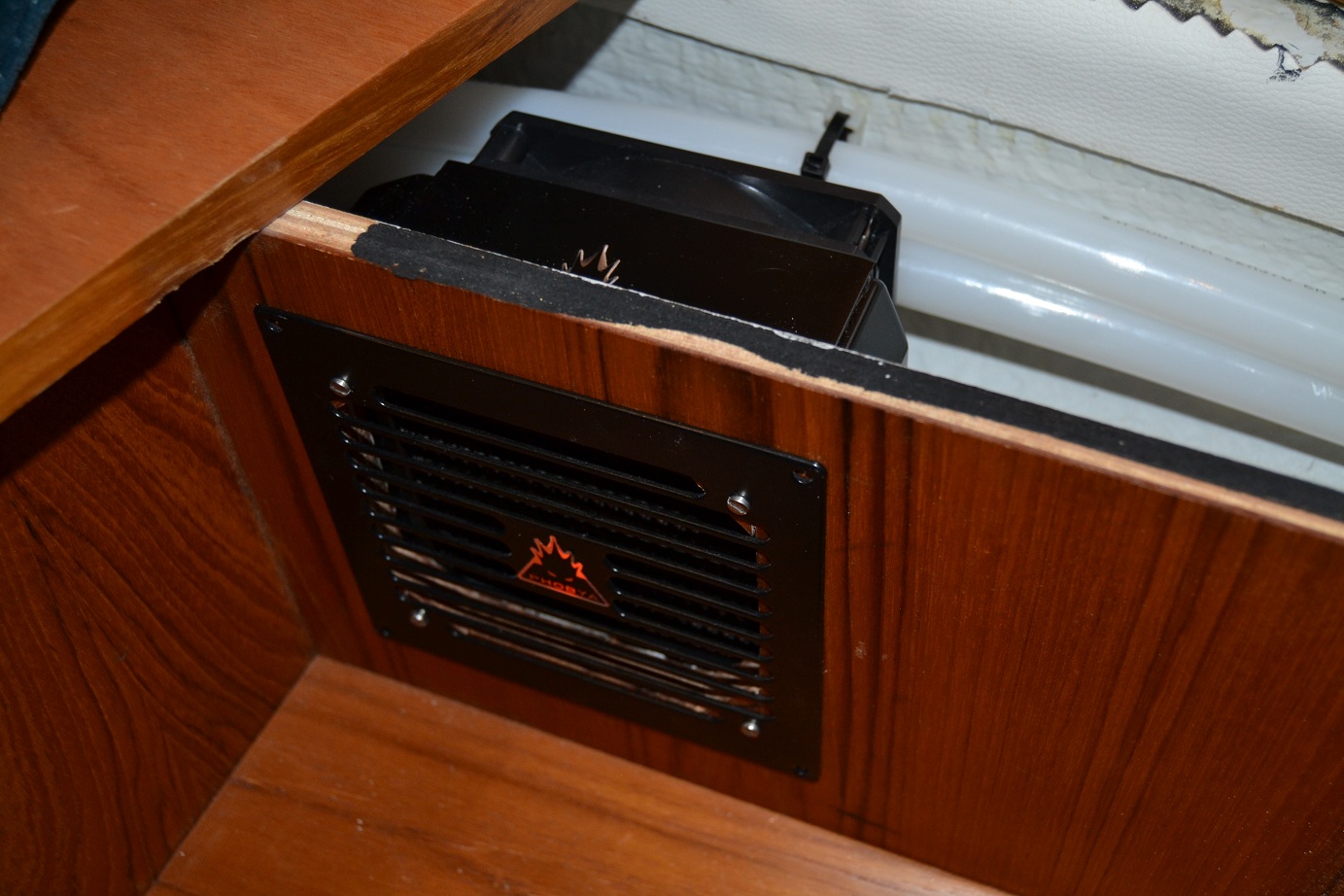

Lite annat med i påsen samtidigt – bla lite muffar som förbättrade i akterkabinen – kunde rationalisera bort slangarna och köra pex hela vägen till radiatorn. Måste dock skaffa lite korta M3 skruvar i rostfritt.. Hade inga alls hemma vilket jag var övertygad om innan vi åkte till gbg :/

Hade likaväl kunnat lösa det med vinklar med invändiga gängor men dom var så mycket dyrare än muffarna..

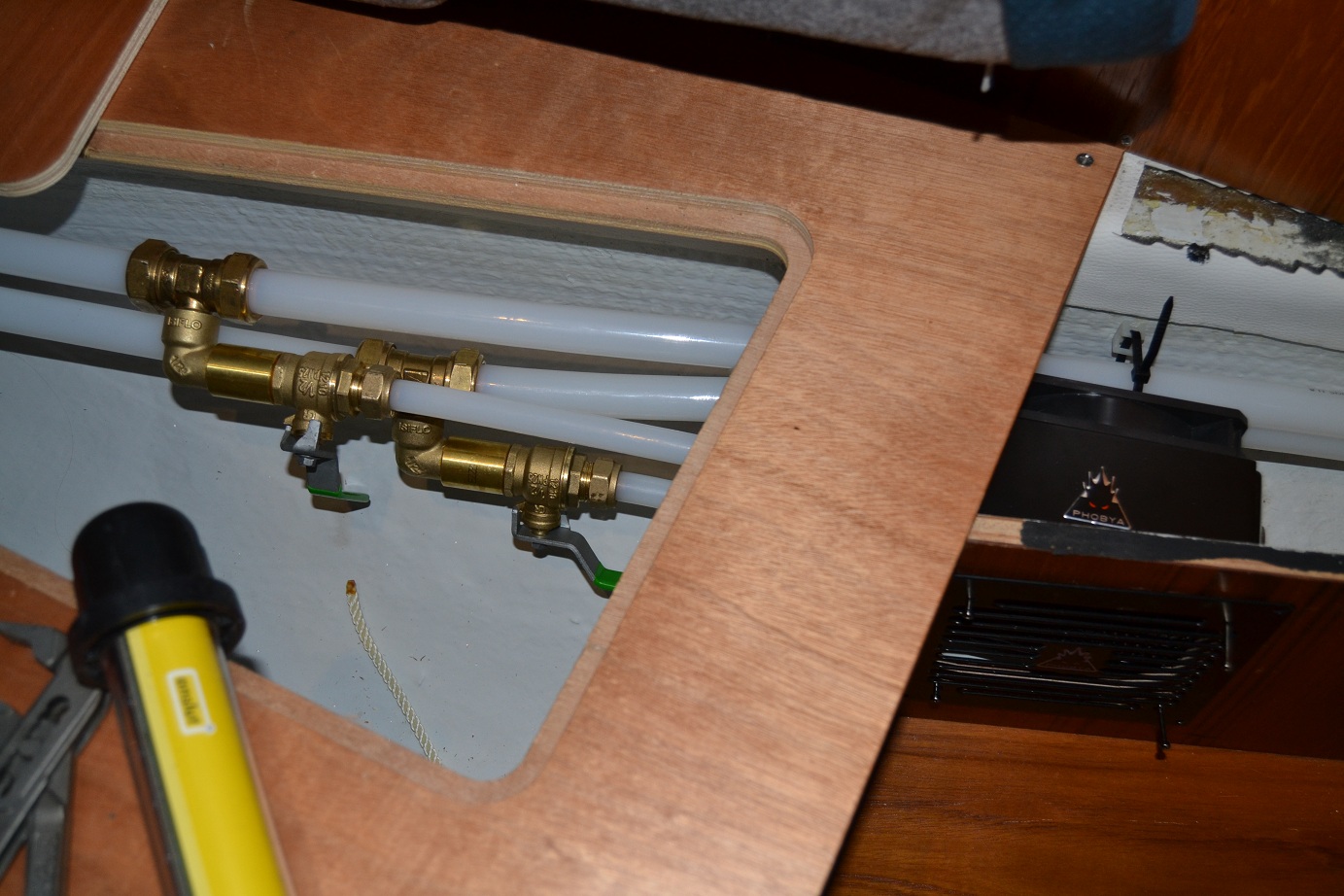

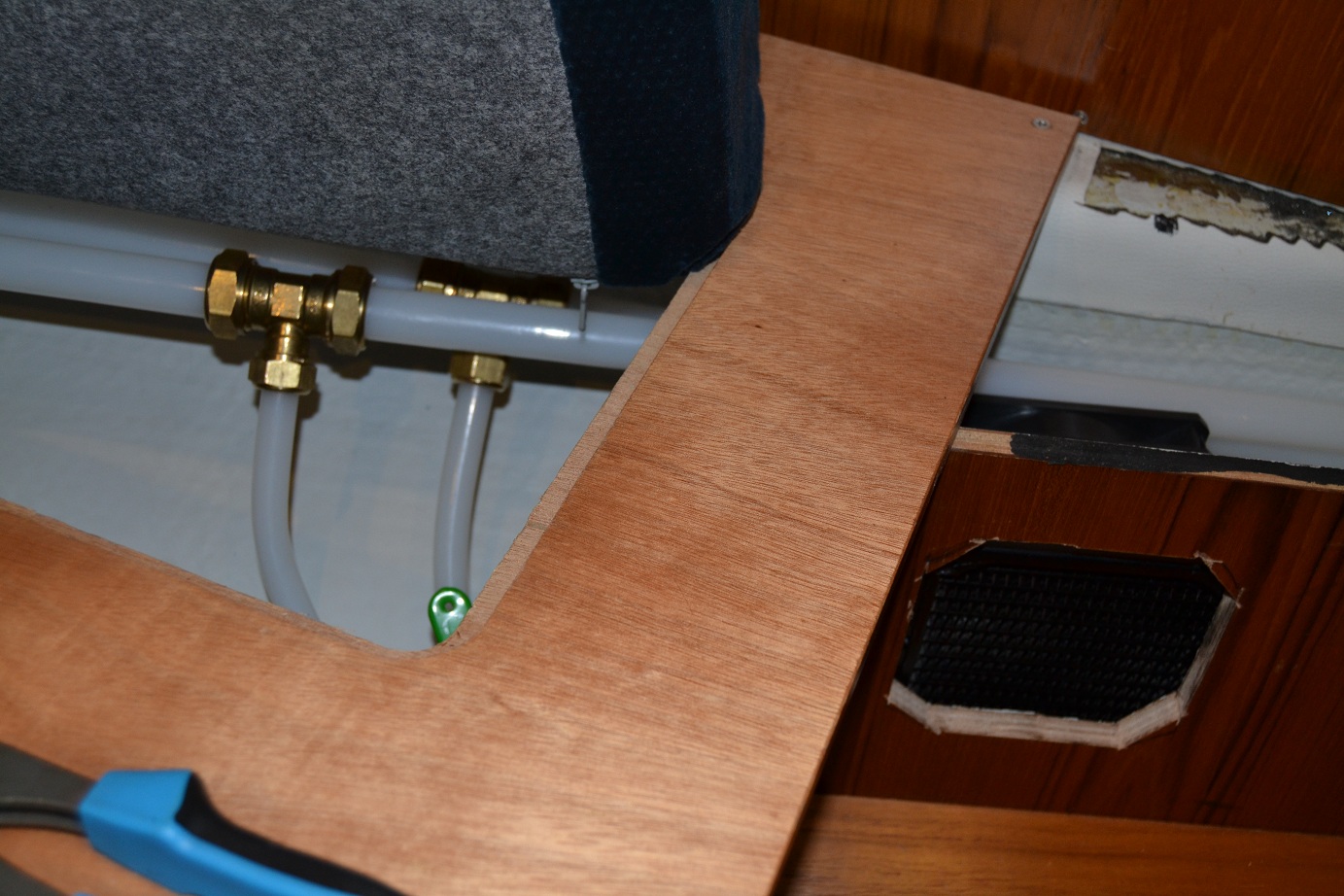

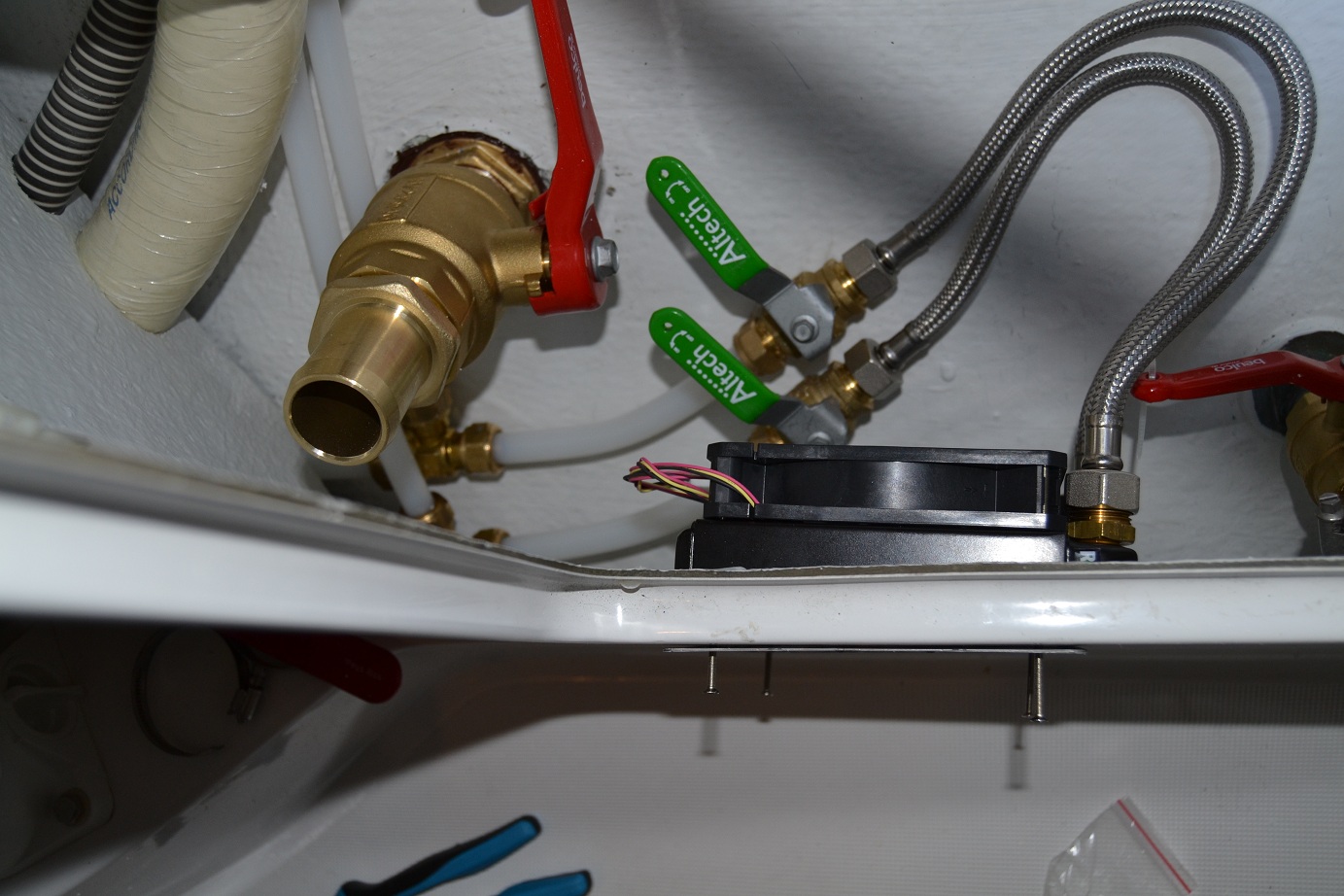

22mm PEXen går vidare fram till bakre toan där den grenas av till 15mm till radiatorn där och sedan 15mm vidare framåt..

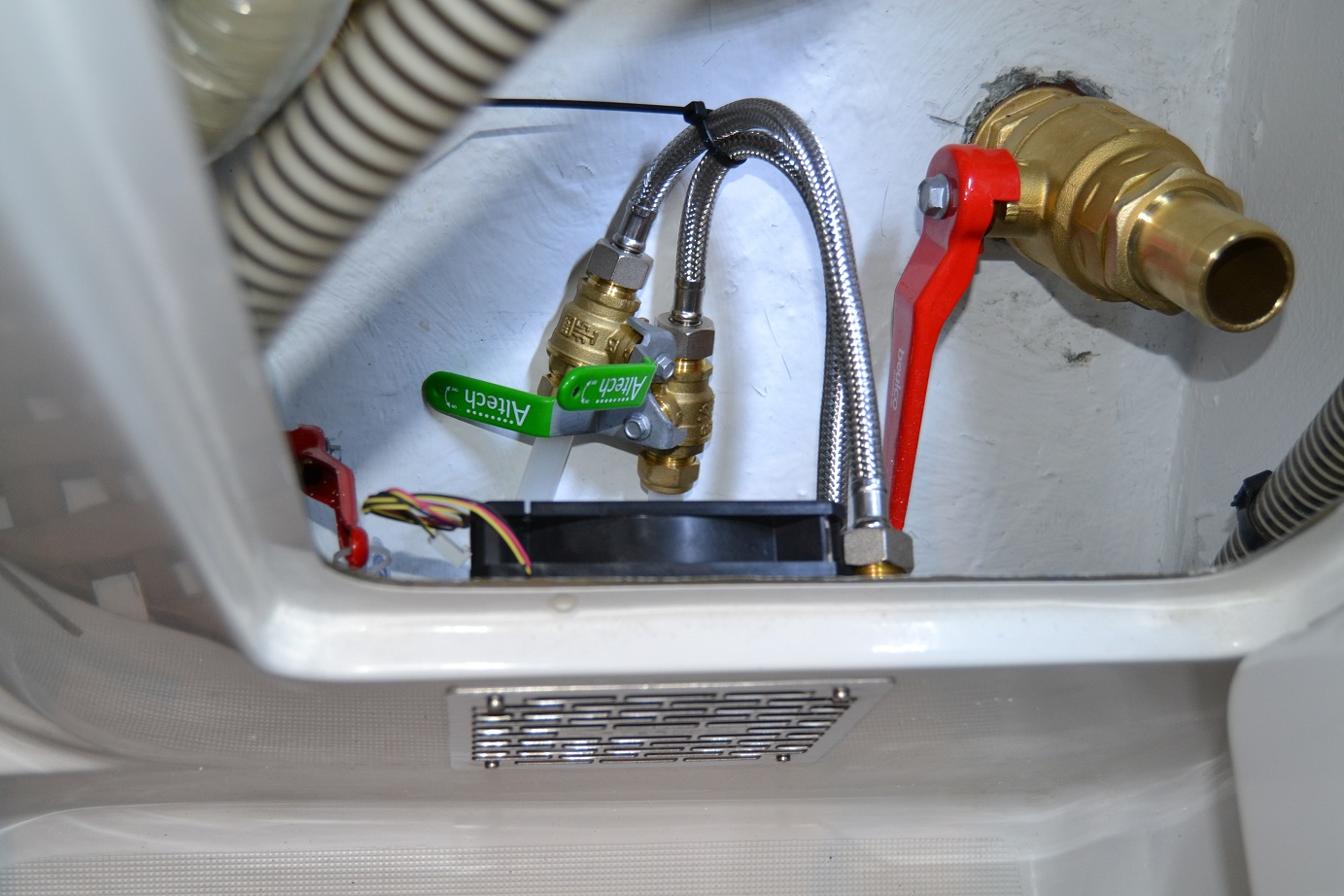

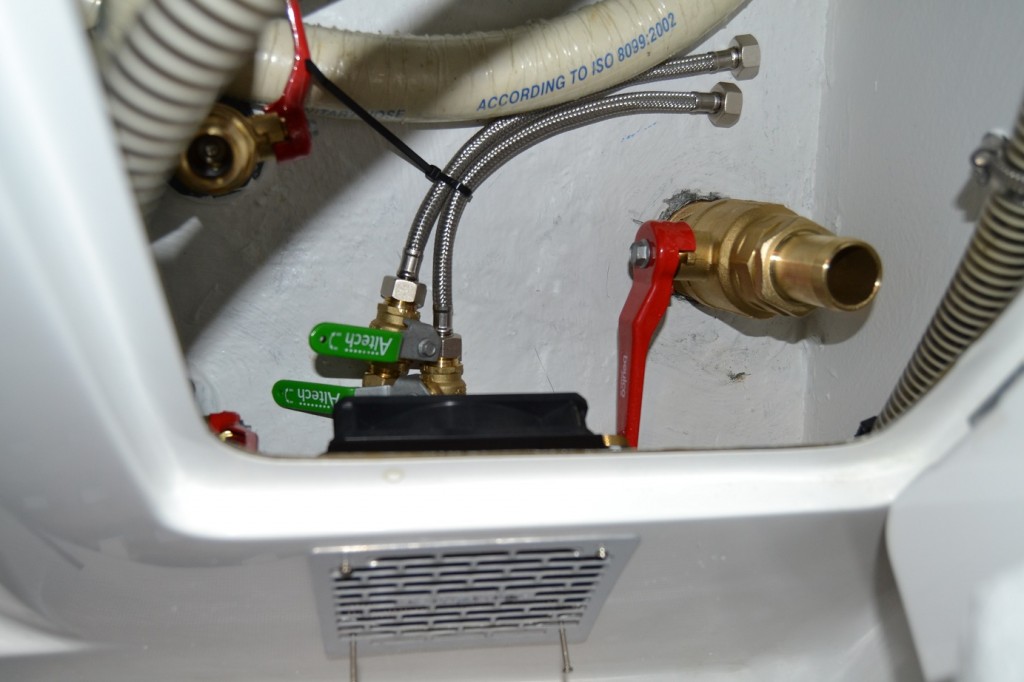

Här får det bli flexibla slangar.. Och kortare skruv 😉

Sen går det 15mm slang vidare fram till nästa gren

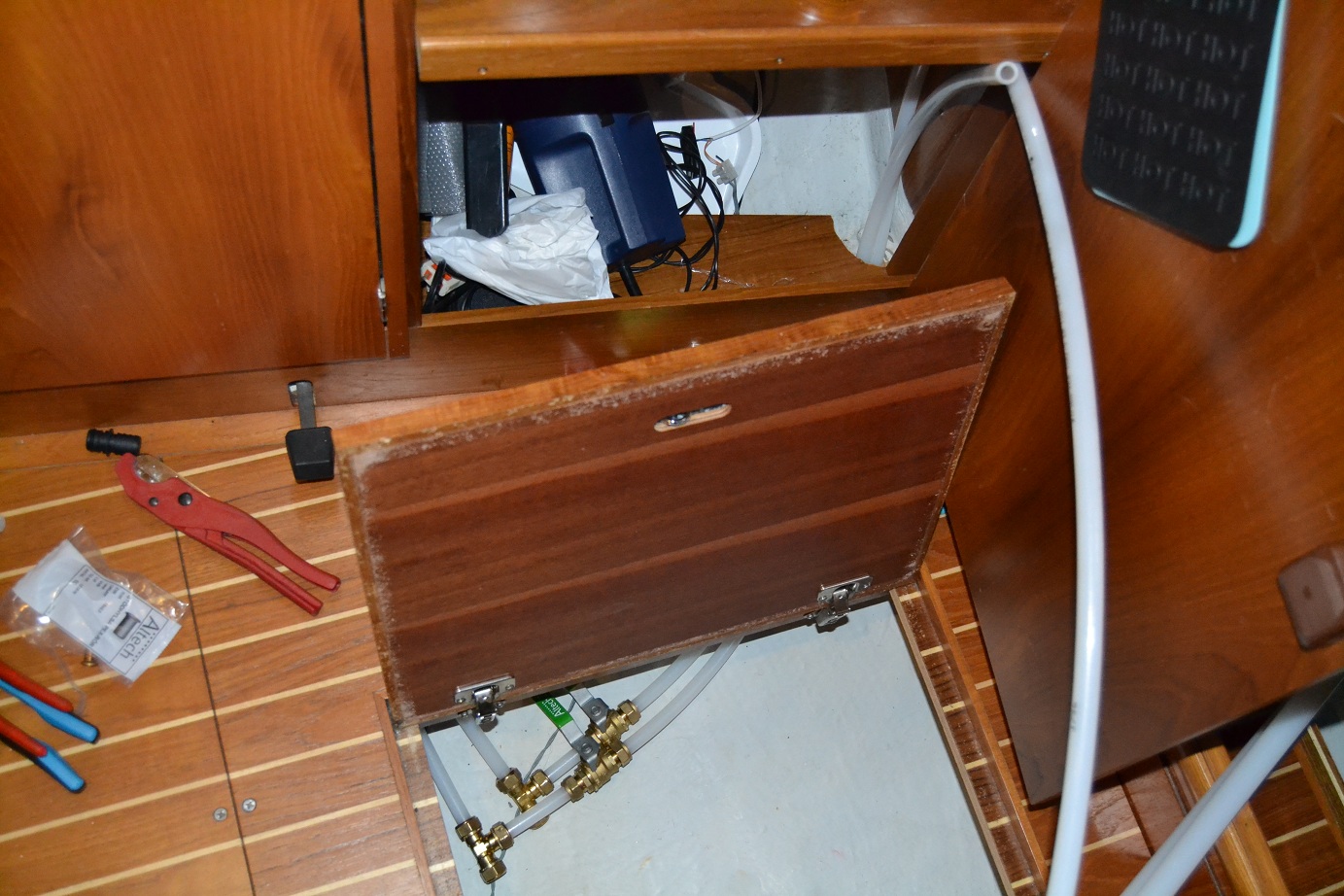

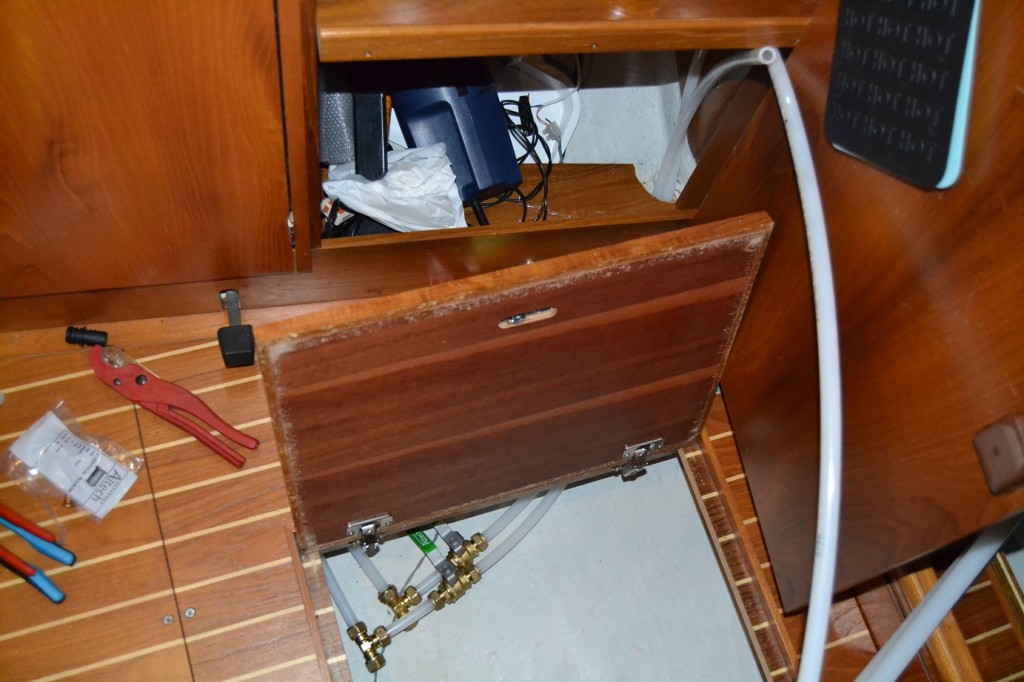

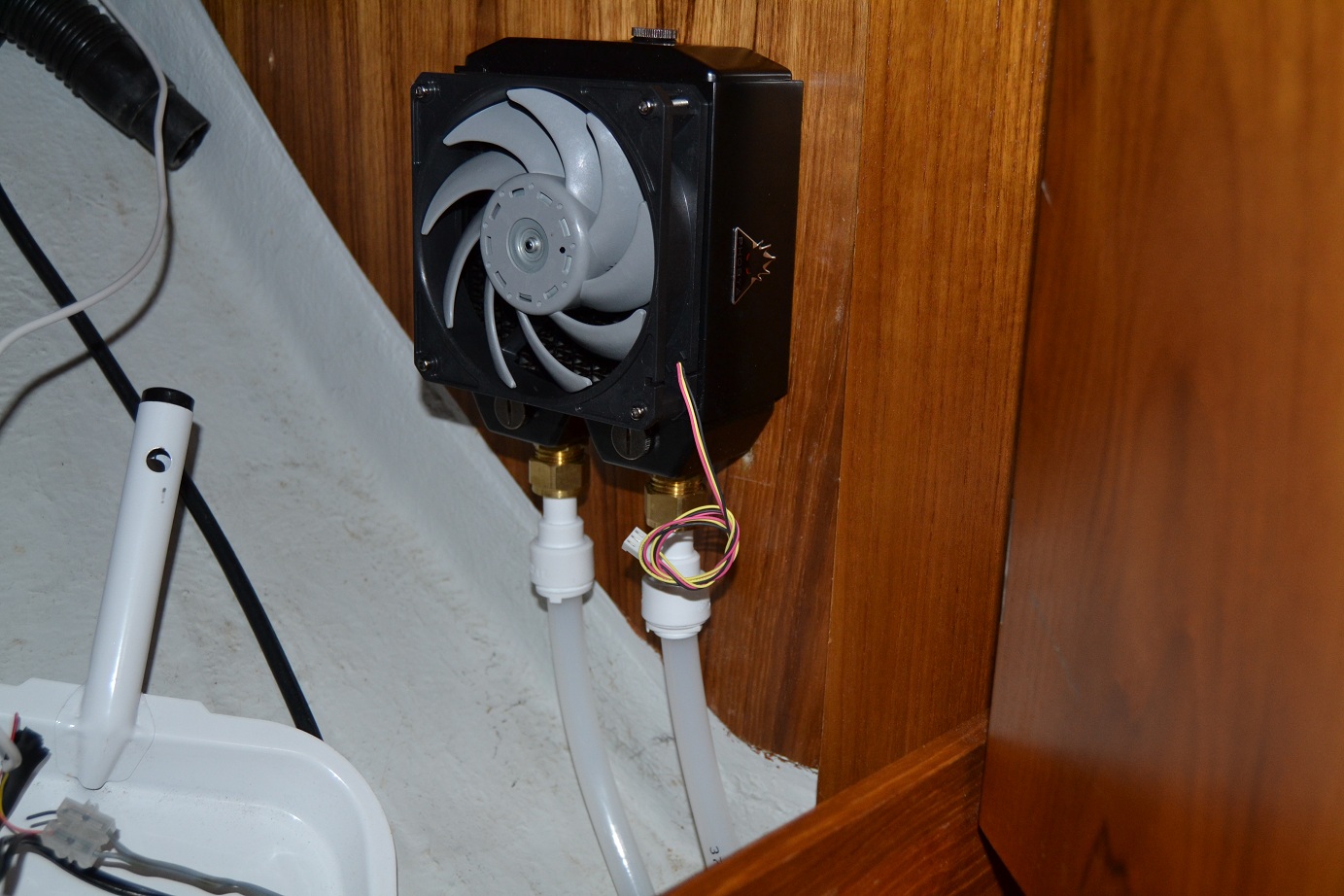

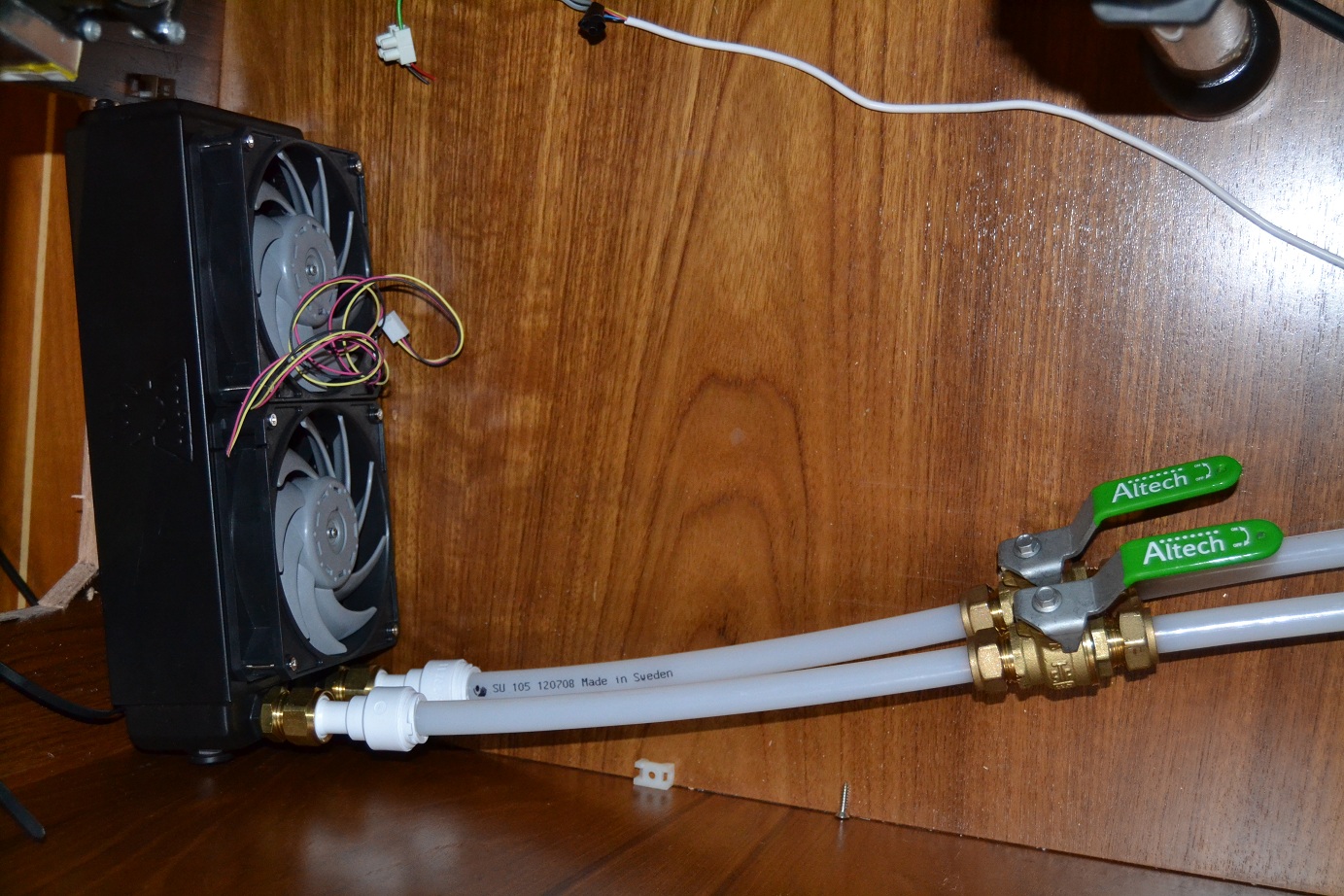

Bakom kylboxarna i båtens original kabel-slang dom isolerar lite för spillvärme mot kyl/frys – sen vidare ner under diskbänkarna och ner till kölsvinet där nästa T-gren sitter samt även ventiler till radiatorn som ska värma kabinen i fören… Ska dra vidare från dessa grenar till främre toalett – då får jag totalt 4 radiatorer på “babord-slingan”… Sen kommer en styrbordslinga också som ska mata två enkla (akterkabin + salong) samt en dubbel (salong) så det blir motsvarande effektuttag på den också när alla fläktar går..

Bak i aktern i utrymmet där även livflotten bor i vanlig fall kommer pexen från babordsidan fram nu..

Inte så mycket att visa eller skryta över, men på styrbordsidan kommer det bli en “värmecentral” där värmarna (el + diesel) ska sitta ihop med bla cirk pump osv.. Här kommer det bli mest gummislang p.g.a enkelheten – kommer inte känns nån lukt härifrån inne i båten ändå.. Lite sugen på att förbereda för en radiator i sittbrunnen också, men tror jag hoppar över ändå då jag ogillar öppningar in i båten som det kan komma in fukt/vatten i.. Isåfall är det nog bättre att sätta ett fläktpaket med kraftigare fläkt och slangar som kan dras som en svanhals innan utblås – typ en defroster som vi satte för vindrutan i motorbåten…
